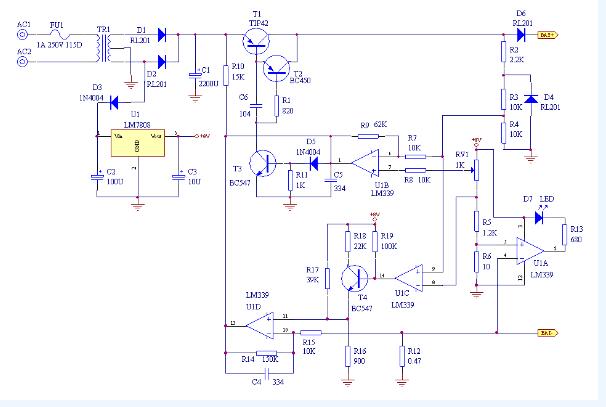

铅酸蓄电池充电器电路原理图
当电池电压较低时（可设定，本电路预设在9V以下），充电器工作在小电流维护充电状态下，工作原理为U1C⑨脚（同相端）电位低于⑧脚（反相端），U1C输出低电位，T4截止。U1D 11 脚电位约0.18V．此时充电电流约250mA（恒流电路由R14，U1D，T1B周边外围电路构成，恒流原理读者请自行分析）．
当电池接近充足电时，充电器自动转入限压浮充状态下(限压浮充电压设定为13.8V，如为6V蓄电池，则浮充电压应设定为6.9V)， 此时的充电电流会由快速充电状态下逐渐下降，至电池完全充足电后，充电电流仅为10～30mA，用以补充电池因自放电而损失的电量。
因为密封铅酸蓄电池的诸多优点，因此获得了广泛应用．然而密封铅酸蓄电池的充电技术似乎不被看重，因充电方式不合理而造成电池过早报废的情况普遍存在．有鉴于此，笔者设计制作了一款二阶段恒流限压式铅酸电池充电器。
