鸿贝蓄电池采样电路在该系统中，DSP通过采样电路负责对输出电流

鸿贝蓄电池采样电路在该系统中，DSP通过采样电路负责对输出电流、鸿贝蓄电池端电压、直流母线电压、高

频变压器温度、鸿贝蓄电池温度等多个模拟量进行采样。其中，充电电流、鸿贝蓄电池端电压和蓄电池温度值

在显示屏上实时显示，以使用户能够及时方便地知道充电参数值以及充电过程正处于哪个阶段；同时，DSP通

过对各个温度值的检测，决定系统是否应处于工作状态（指处于对蓄电池的充电状态），当检测到任意一种温

度值超过答应值时，立即停机。此外，充电电流和蓄电池端电压这2个反馈量与DSP的输出给定量构成电流和电

压闭环控制，其比较值经过PI调节器，作为PWM控制器的输进信号。

　   （3）PWM控制芯片SG3525PWM控制芯片用以输出控制功率管导通关断的信号。在该控制电路中选用的是美

国硅通用公司的SG3525芯片。SG3525由输出5．1V、温度系数1％的基准稳压电源、误差放大器、振荡频率在

100～400Hz的锯齿波振荡器、翻转触发器和保护电路组成，能够输出两路占空比相等，且相位相差180。的驱

动信号。DSP芯片的输出经过电压和电流闭环后，各输出两路信号，经过IGBT集成驱动芯片M57959的放大，传

至IGBT的栅极，控制H桥逆变电路上处于对角位置的IGBT功率开关管。

2．3软件设计

　　充电机的软件程序是在ccs2（C2000）开发系统下编制而成，程序用c语言编写，采用模块化程序设计方法

，整个系统工作的主程序如图5所示。

完整的太阳能照明系统主要有以下5部分组成：

　　1、太阳能电池板

　　太阳能电池板是在有阳光时用来产生电能的，发电功率要根据照明用电的功率和照明时间来计算。如照明

灯具的功率是2瓦，要求没有阳光时连续照明时间10小时，再考虑变换电路的变换损失，太阳能电池板的发电

功率必须是3瓦左右。

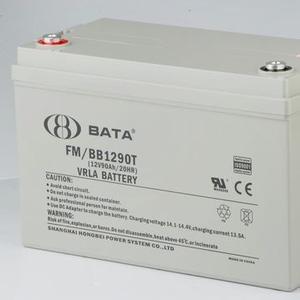

　　2、鸿贝蓄电池蓄电池

　鸿贝蓄电池的作用是把有阳光时太阳能电池发出的电存储起来，供没有阳光时使用。蓄电池的容量要根据太阳

能电池板的功率和LED灯的功率以及照明时间来决定。如配合2瓦的LED灯，3瓦的太阳能电池板，没有太阳时要

求连续照明时间10小时，可选用12V/2.2AH的蓄电池。

　　3、太阳能充电控制电路

　　这部分电路的功能是在阳光充足，光照时间长的时候控制充电程度，电池充满即停止充电，不使蓄电池过

充损坏，以保护蓄电池，延长其使用寿命。

　　4、LED驱动器

　　这是系统的核心控制电路。它的功能有三个：

　　①、完成发光二极管的恒流驱动控制，使流过发光管的电流不随蓄电池的电压变化。

　　②、具有光控功能，天亮时自动关灯，天黑时自动开灯。

　　③、低电压保护。当电池电压下降到10.8伏时输出关闭，以免过放电损坏蓄电池。

　  5、LED照明灯

        发光二极管在小功率时光效比较高，用好的发光二极管做半导体灯，2瓦左右就有很好的亮度，2瓦的

半导体灯可以用两只1瓦的大功率发光二极管串联组成，也可以用40个小功率发光管2只串联以后再20串并联组

成，用小功率发光二极管串/并联做半导体灯时每一串里要串联一个10Ω的电阻以均衡各串之间的电流。目前

用小功率发光管做半导体灯成本比较低。制作半导体灯时，LED驱动器装在灯体内部。
