两类阀控式密封铅蓄电池的比较

初期的胶体铅蓄电池使用的胶体电解液是由水玻璃制成的，然后直接加到干态铅蓄电池中。这样虽然达到了“固定”电解液或减少酸雾析出的目的，但却使电池的容量较原来使用自由电解液时的电池容量要低20%左右，因而没有被人们所接受。

铅酸蓄电池从问世到如今，一直是军用民用领域中使用最广泛的化学电源。由于它使用硫酸电解液，运输过程中会有酸液流出，充电时会有酸雾析出来，对环境和设备造成损害，人们就试图将电解液“固定”起来，将电池“密封”起来，于是使用胶体电解液的铅酸蓄电池应运而生。

AGM密封铅蓄电池使用纯的硫酸水溶液作电解液，其密度为1.29—1.3lg/cm3。除了极板内部吸有一部分电解液外，其大部分存在于玻璃纤维膜之中。为了给正极析出的氧提供向负极的通道，必须使隔膜保持有10%的孔隙不被电解液占有，即贫液式设计。为了使极板充分接触电解液，极群采用紧装配的方式。

电池内阻及大电流放电能力铅蓄电池的内阻是由欧姆内阻、浓差极化内阻、电化学极化内阻组成的。前者包括极板、铅零件、电解液、隔极电阻。AGM密封铅蓄电池所用的玻璃纤维隔板具有90%的孔率，硫酸吸附其内，且电池采用紧装配形式，离子在隔板内扩散和电迁移受到的阻碍很小，所以AGM密封铅蓄电池具有低内阻特性，大电流快速放电能力很强。

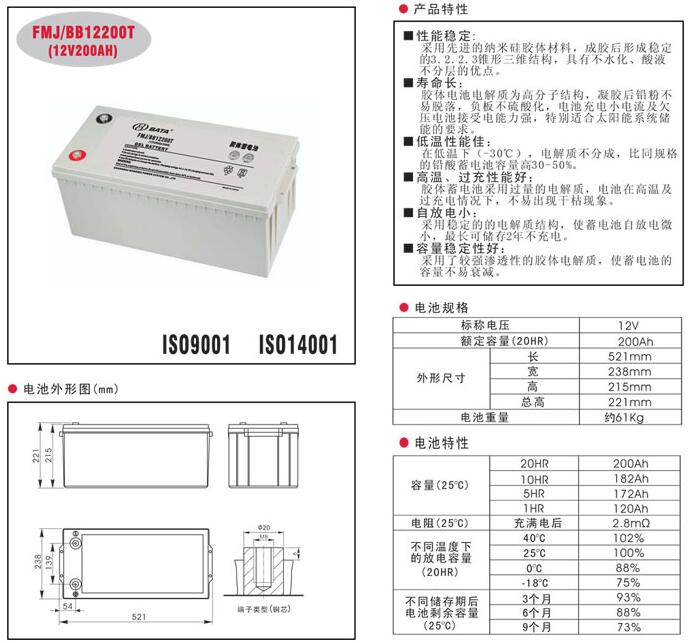

    胶体密封铅蓄电池的电解液是硅凝胶，虽然离子在凝胶中的扩散速度接近在水溶液中的扩散速度，但离子的迁移和扩散要受到凝胶结构的影响，离子在凝胶中扩散的途径越弯曲，结构中孔隙越狭窄，所受到的阻碍也越大。因而胶体密封铅蓄电池内阻要比AGM密封铅蓄电池要大。
